MOS Transistor Matching - STI stress (LOD)

 MOS Transistor 레이아웃을 할 때 고려해야 할 또 다른 중요한 요소는 STI effect이다.

정확하게는 Shallow Trench Isolation stress effect 라고 한다.

공정이 미세화 되면서 STI 이외에도 여러가지 stress effect가 (특히 FINFET 공정에서) 대두되고 있지만, 이 중 가장 기본적인 STI stress effect에 대해 이야기해 보자.



먼저, STI란 디바이스와 디바이스를 분리해 주기 위한 구조이다. 쉽게 말하자면 active 와 active를 분리해 주는 역할을 한다.

250nm 이전의 공정에서는 아래 그림과 같이 LOCOS(Local Oxidation of Silicon) 구조를 사용하였는데, 이 구조는 공정 진행 과정에서 edge쪽의 산화막 형성이 덜 되어서 두께가 얇아지는 일명 Bird's peak 라고 부르는 모양이 형성된다.

공정 미세화가 진행되면서 이 Bird's peak 현상으로 인해 active를 효과적으로 분리시키는 데 한계에 이르렀기 때문에 LOCOS 대체용으로 적용된 것이 STI 구조이다.

STI 구조는 silicon에 에칭으로 좁고 깊은 틈을 만들고 그 틈에 Oxide를 채워 넣는 방식으로, 미세 공정에 적합하게 active 사이의 거리를 효과적으로 줄일 수 있게 되었다.

그러나 이렇게 개선된 STI 구조는 하나의 부작용이 있는데, 바로 오늘 다루고자 하는 STI stress effect이다.



LOCOS(위) 와 STI(아래) 구조



 좁고 깊게 형성된 Oxide와 Silicon은 재질이 다르기 때문에 서로 열팽창 계수도 다르다.

때문에 STI 구조와 active가 만나는 edge 쪽에서 응력이 작용하게 되는데, 이런 현상을 보통 stress라고 부른다.

아래 그림은 레이아웃 된 하나의 transistor에 이렇게 작용하는 stress의 크기를 보여 주는데, active edge에서 큰 stress가 작용함을 알 수 있다.

Layout of a MOS transistor with respect to stress inducing trench isolation edges.





STI induces mechanical stress effect on transistor -> strained device

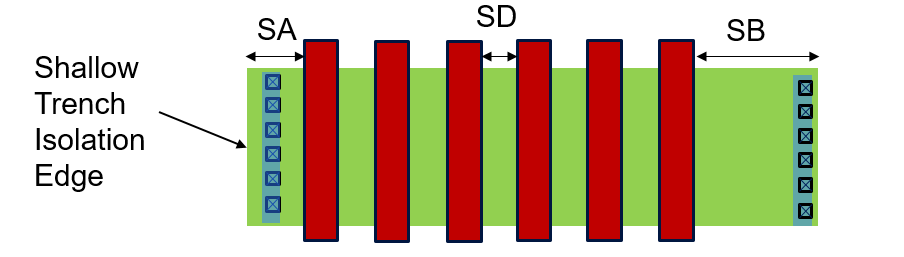

 이렇게 작용하는 stress는 active adge쪽에 있는 MOS transistor의 Vth를 변화시키고, 결국 Id 전류도 변화시키는데, 만약 transistor가 하나의 active에 여러 개가 연결되어 있다면 active edge 쪽에 있는 transistor가 이 stress를  더 많이 받게 된다.아래 그림을 보면, 하나, 둘, 네 개의 transistor가 하나의 active에 형성되어 있을 때 gate의 위치에 따라 받는 STI stress 변화를 알 수 있다.





 위의 그림은 마지막 빨간 네 개의 transistor와 같이 양 쪽에 더미 transistor을 사용한다면 안쪽에 있는 A, B는 STI stress 영향을 줄일 수 있다는 것을 보여준다.



 자, 같은 네 개의 transistor이지만, 위의 그림과 같이 active를 하나 하나 분리하여 그린 것과 하나의 active에 붙여 그린 레이아웃은 아날로그 레이아웃에서는 서로 특성이 다른 transistor가 되는 것이다.



그래서, 결론은?"아날로그 회로에서 중요한 transistor들의 STI effect를 줄이기 위해서는 양 쪽에 dummy transistor을 사용하여 레이아웃 할 것"  이 되겠다.Dummy를 꼼꼼히 넣어 본 사람들은 알겠지만 회로에도 반영하여야 하고 이게 사실 보통 귀찮은 일이 아니다.

하지만 지금껏 경험에 의하면 빈공간을 놔두지 않고 dummy를 잘 채웠을 때는 나중에 칩이 나왔을 때 어떻게든 좋은 쪽으로  써먹을 일이 있었지 나빴던 적은 없었다.

특히 전류 매칭이 아주 중요한 부분이라면 한 번은 더 확인해 보는 습관을 들이도록 하자.
